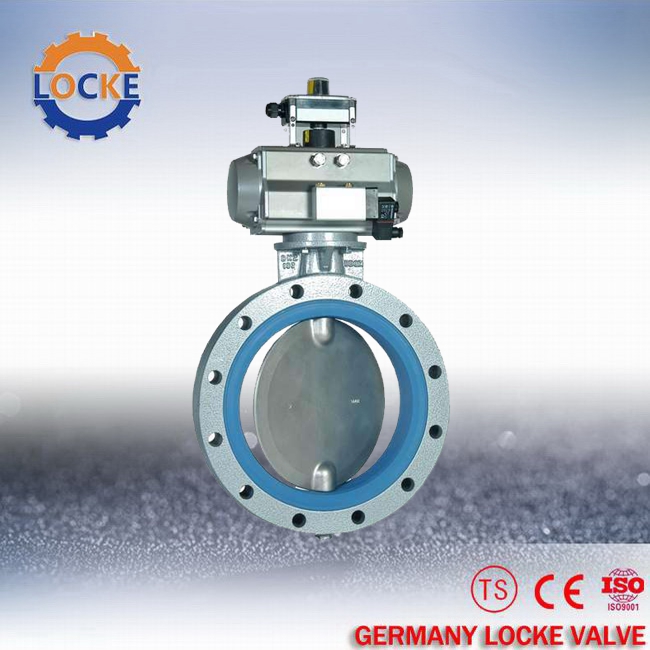

、進口氣動法蘭蝶閥產品簡介：
德***《LOCKE》洛克-進口氣動法蘭蝶閥系列產品由閥體、蝶板、閥桿、氣動執行器主要零件組成，靠壓縮空氣驅動氣動執行器運動帶動閥桿轉動，傳動蝶板做90度旋轉達到啟閉效果。對夾連接、結構簡單，安裝方便，特別適用安裝距離短，大口徑管路中。通過選配不同類型的電動執行器，可適合不同工藝控制要求，廣泛使用于多種自控管路和裝置中。www.shjmfm.com / www.hy-shh.com
二、進口氣動法蘭蝶閥技術參數：
|
公稱通徑DN(mm)
|
DN50～DN2000
|
|
公稱壓力
|
PN1.0～6.4MPa
|
|
連接形式
|
法蘭式
|
|
閥板形式
|
垂直板式
|
|
流量特性
|
近似快開型
|
|
動作范圍
|
0～90°
|
|
基本誤差
|
帶定位器：小于全行程的±2%
|
|
回差
|
帶定位器：小于全行程的±2%
|
|
可調范圍
|
50:1
|
|
配置執行機構
|
GT、AT、AR、AW系列單雙作用氣動執行器
|
|
控制方式
|
開關型(開關兩位控制)、調節型(4～20mA控制)
|
三、進口氣動法蘭蝶閥執行器參數：
|
執行器型號
|
GT、AT、AR、AW系列單雙作用氣動執行器
|
|
供氣壓力
|
0.4～0.7MPa
|
|
氣源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
環境溫度
|
-30～+70℃
|
|
作用形式
|
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
|
|
可配附件
|
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
四、進口氣動法蘭蝶閥產品特點：
1、氣缸選用鋁金材料的齒輪式雙活塞，重量輕、外形美觀，輸出力矩大，體積小；
2、可遠程操作，適用多工裝安裝位置；
3、使用壓縮空氣進行大規模集中控制，能源消耗低，降低使用成本；
5、流量特性趨直線，調節性能好，裝配閥門定位器，蝶板可在30度-90度調節，可作氣動調節蝶閥使用。
