非接觸三維表面形貌測量技術
白光干涉測量技術廣泛應用于光滑與粗糙表面的三維形貌表征。垂直方向的測量精度可以達到納米***別。
SmartWLI擴展型白光干涉三維輪廓儀擁有納米***測試精度，外接PC或筆記本電腦進行實時數據分析。
SmartWLI擴展型白光干涉三維輪廓儀功能全面，輕松應對各種測試環境。電動XY雙軸樣品臺匹配自動拼接程序，應對大面積測試任務。典型應用包括科學研究、質量控制和工藝管理。
德***GBS公司SmartWLI擴展型白光干涉三維輪廓儀具備如下優點：
通用型
精度高
測速快
穩定可靠
自動拼接

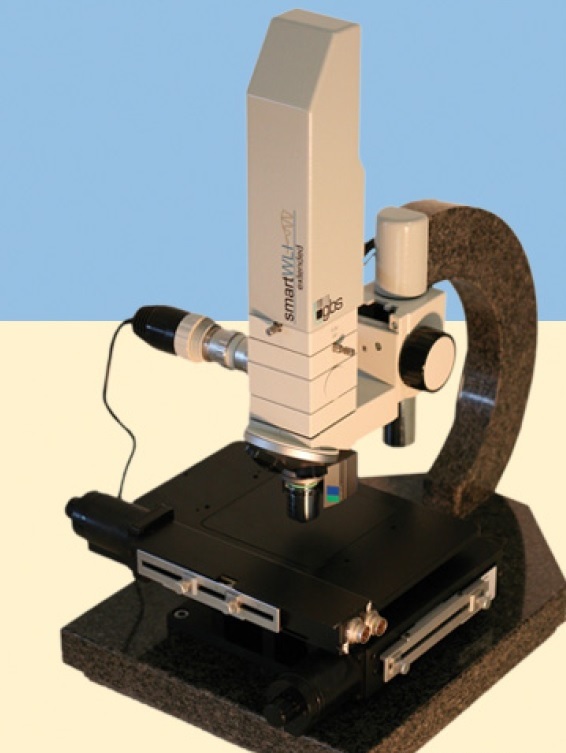

SmartWLI-擴展型白光干涉三維輪廓儀技術參數：
花崗巖基座、腳架
電動X Y雙軸樣品臺（尺寸：226 x 232 mm2；移動范圍：76 x 52mm2）
測量端配物鏡轉換臺、同時兼容4款物鏡
PC界面、Windows 7系統，NVIDIA圖形處理器具備超速運算功能
SmartWLI形貌測量軟件、“自動拼接”功能

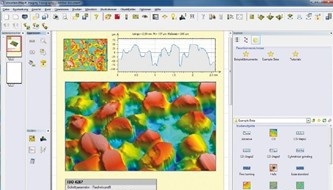

MountainsMap三維圖像處理軟件
作為***款高品質的表面成像與分析軟件，MountainsMAP適合實驗室、研究機構及工廠各類機能表面的設計、測試或制造設備使用。
MountainsMAP擁有***整套全面的解決方案，專用于表面外觀及形貌的成像與分析，提供詳盡的三維可視化測量報告。
SmartWLI擴展型白光干涉三維輪廓儀技術參數
測量系統 |
量測原理 | 白光干涉 |
Z軸定位系統 | 壓電效應調節系統 |
高度量測范圍 | ***大可達400 μm |
攝像頭參數 | CCD攝像頭；1624x 1234相素 |
干涉物鏡系統 |
放大倍數MAG 視場范圍FOV (mm) 橫向分辨率 | 2.5 ×, 5 ×, 10 ×, 20 ×, 50 ×, 100 × 4.12 × 3.06 mm2 - 0.103 × 0.076mm2 10.54 μm - 0.55 μm |
光源 | LED |
測試時間 | 通常＜20秒 |
軟件系統 |
|
SmartWLI | 基于微軟Win7操作系統，64位表面形貌測量軟件；三維數據可通過接口直接傳輸至MountainsMap分析軟件。 |
MountainsMap | 三維數據分析軟件，輪廓及三維影像結果輸出、測量數據預處理及后處理、德標（DIN）歐標（EN）ISO標準粗糙度及高度測定、串行處理及測試日志。 |
輸出文件格式 | ASCII, SUR, BCR-STM, BMP, JPEG, TIF |
更多SmarWLI系列白光干涉三維輪廓儀產品信息，請訪問www.WinWinTec.com與www.smartWLI.de（2012年1月技術數據）

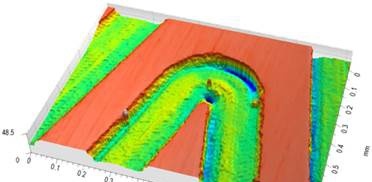

SmartWLI白光干涉技術三維表面形貌測量結果（***）-液態軸承

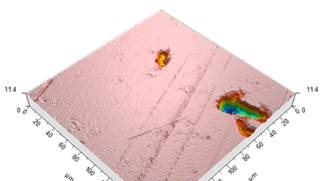

SmartWLI白光干涉技術三維表面形貌測量結果（二）-晶片
SmartWLI白光干涉技術三維表面形貌測量結果(三) -鉆石工具

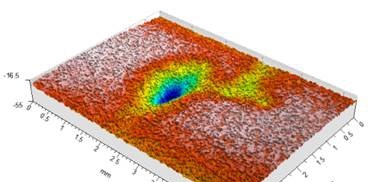

SmartWLI白光干涉技術三維表面形貌測量結果（四）-透鏡工具

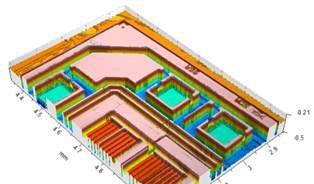

SmartWLI白光干涉技術三維表面形貌測量結果（五）-金屬表面

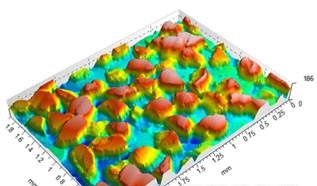

SmartWLI白光干涉技術三維表面形貌測量結果（六）-汽車車身表面

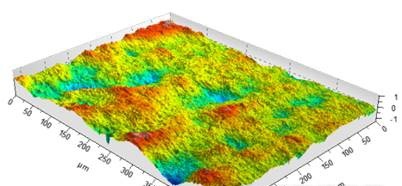

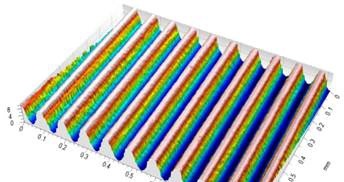

SmartWLI白光干涉技術三維表面形貌測量結果（七）-粗糙度標準片
SmartWLI白光干涉技術三維表面形貌測量結果（八）-發動機汽缸
