概述

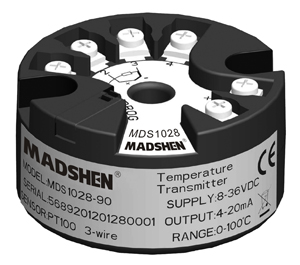

MDS1028是 種通用智能型兩線制溫度變送器，可用于檢測熱電阻，熱電偶，毫伏和電阻信號，用戶可通過PC組態設置輸入類型和量程范圍，并擁有優異的性能、可靠性和抗干擾能力；廣泛適用于各種工業應用。
特性
●熱電阻，熱電偶通用，可通過PC組態配置
●輸入輸出電磁隔離
●超低工作電壓，支持更高負載電阻
●內置冷端補償
●24位數字化轉換結合數字線性化技術，精度更高
●真空灌封工藝，抗震防潮
●電磁兼容性符合EN 61326 和EN21
●適合安裝于標準接線盒（DIN B）內
輸入信號與基本誤差
|
MDS1028
|
輸入范圍
|
基本誤差
|
|
輸入類型
|
測量范圍
|
小量程
|
對誤差
|
量程誤差
|
|
熱
電
阻
|
Pt 100
|
-200～850℃
|
50℃
|
±0.4℃
|
±0.2%F.S
|
|
Pt 1000
|
-200～850℃
|
50℃
|
±0.6℃
|
±0.2%F.S
|
|
Cu50
|
-50～150℃
|
50℃
|
±0.4℃
|
±0.2%F.S
|
|
Cu100
|
-50～150℃
|
50℃
|
±0.4℃
|
±0.2%F.S
|
|
Ni1000
|
-60～250℃
|
50℃
|
±0.6℃
|
±0.2%F.S
|
|
線性電阻
|
0-400Ω
|
20Ω
|
0.2Ω
|
±0.2%F.S
|
|
0-4000Ω
|
100Ω
|
0.5Ω
|
±0.2%F.S
|
|
熱
電
偶
|
K型
|
-200～1372℃
|
50℃
|
±1℃
|
±0.2%F.S
|
|
S型
|
0～1768℃
|
200℃
|
±3℃
|
±0.2%F.S
|
|
E型
|
-200～1000℃
|
50℃
|
±1℃
|
±0.2%F.S
|
|
B型
|
100～1820℃
|
200℃
|
±3℃
|
±0.2%F.S
|
|
R型
|
0～1768℃
|
200℃
|
±3℃
|
±0.2%F.S
|
|
T型
|
-200～400℃
|
50℃
|
±1℃
|
±0.2%F.S
|
|
J型
|
-200～1200℃
|
50℃
|
±1℃
|
±0.2%F.S
|
|
N型
|
-200～1300℃
|
50℃
|
±1.5℃
|
±0.2%F.S
|
|
毫伏電壓
|
-10～100mV
|
10mV
|
40uV
|
±0.2%F.S
|
備注：1、精度測試時環境溫度25±2℃,24V電源電壓，250歐負載；
2、應用時實際誤差取 對誤差和量程誤差的 大值。
工作電源
電源電壓：8～36V
電源允許紋波：Vp-p＜1.0%
電源電壓影響：＜0.002% F.S /V
緣
緣電阻：≥500MΩ（500VAC）
緣強度：1500VAC/60s（漏電流小于1.0mA）
輸入
輸入信號：熱電阻、熱電偶、毫伏與電阻信號
具體參見輸入信號與基本誤差
輸出
2線制4-20mA輸出，輸出信號與輸入信號成線性關系
線性輸出范圍：3.9 mA≤I≤21.0mA
故障低報警值： 3.5～3.8mA (出廠默認3.8mA，用戶可配置)
故障高報警值：21.0～22.0mA (出廠默認22mA，用戶可配置)
輸出紋波：Vp-p≤20mV
基本誤差
基本誤差：≤±0.2 % F.S（具體參見輸入信號與基本誤差）
溫度漂移
溫度漂移：≤±0.01% F.S/℃
大負載
大負載電阻 = (供電電壓 – 8V) / 0.022A。
當供電電壓為24V時， 大負載為727Ω
熱電阻相關參數
允許傳感器單根電纜線 大線電阻：10Ω
傳感器電纜線電阻影響：0.05Ω/10Ω
熱電阻激勵電流：≤250uA
熱電阻連接方式：兩線或三線制輸入，用戶可配置，默認三線制
熱電偶相關參數
冷端補償方式：內部或外部補償，用戶可配置，出廠默認內部補償
內部補償精度：≤0.5℃（0～70℃） ≤1℃（-40～85℃）
阻尼參數
0～60s，用戶可配置，出廠默認為0.0s
啟動時間
變送器電源接通后5分鐘后可達到技術規格范圍內的性能
響應時間（T90）
阻尼參數為0時，響應時間≤1s
